UAS ORKOM (ORGANISASI KOMPUTER)

SOAL UAS ORKOM (ORGANISASI KOMPUTER)

1.     Sebutkan dan Jelaskan ruang lingkup materi yang dipelajari dalam Kuliah Organisasi Komputer!

2.     Terangkan dan Gambarkan Bagian yang terkait erat dengan unit-unit operasional dan interkoneksi antar komponen penyusun sistem komputer!

3.     Jelaskan struktur antar hubungan (Bus) dan beri contohnya! Mengapa Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja, sebutkan penyebabnya!

4.     Terangkan dan beri contoh:

Konversi bilangan dari Desimal ke Biner

Konversi bilangan dari Oktal ke Hexadesimal

Konversi bilangan dari Biner ke Oktal

5.     Bagaimana Komputer dapat berfungsi sebagai operasi-operasi yang melibatkan pengolahan data sebagai:

a. Alat Pemrograman

b. Pengolahan dan penyimpanan ke I/O

c. Penyimpanan Data

d. Pemindahan Data

e. Kontrol

 JAWABAN:

1.)         Meliputi unit-unit operasional dan interkoneksinya yang merealisasikan spesifikasi arstitektural. Diantaranya adalah:
* Control Signal
* Interface Hardware
* Teknologi Memori

2.)        Organisasi Komputer adalah bagian yang terkait erat dengan unit–unit operasional dan komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya. Organisasi komputer adalah bagian yang terkait erat dengan unit – unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya. Biasanya mempelajari bagian yang terkait dengan unit-unit operasional komputer dan hubungan antara komponen-komponen sister komputer.
Contoh aspek organisasional adalah teknologi hardware, perangkat antarmuka, teknologi memori, dan sinyal – sinyal kontrol.Arsitektur komputer lebih cenderung pada kajian atribut – atribut sistem komputer yang terkait dengan seorang programmer. Contohnya, set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/O.
Sebagai contoh apakah suatu komputer perlu memiliki instruksi pengalamatan pada memori merupakan masalah rancangan arsitektural. Apakah instruksi pengalamatan tersebut akan diimplementasikan secara langsung ataukah melalui mekanisme cache adalah kajian organisasional.
Jika organisasi komputer mempelajari bagian yang terkait dengan unit-unit operasional komputer dan hubungan antara komponen sistem computer,dan interkoneksinya yang merealisasikan spesifikasi arsitektural
contoh: teknologi hardware, perangkat antarmuka (interface), teknologi memori, sistem memori, dan sinyal–sinyal control

3.)            Bus merupakan jalur penghubung antar alat pada komputer yang digunakan sebagai media dalam proses melewatkan data pada suatu proses. Bus ini bisa dianggap sebagai sebuah pipa, dimana pipa atau saluran tersebut digunakan untuk mengirimkan dan menerima informasi antar alat yang dihubungkannya. Pada sistem komputer, bus ini termasuk perangkat internal, kecepatan pengiriman informasi melalui bus ini dilakukan dengan kecepatan tinggi.Contoh:

·         PCI (Peripheral Component Interconnect)

·         USB (Universal Serial Bus)

·         BUS PCI (Peripheral Component Interconnect

·         BUS ISA (Industry Standard Architecture)

Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja karena pada system bus semakin besar delay propagasi untuk mengkoordinasikan penggunaan bus.

 Antrian penggunaan bus semakin panjang.Dimungkinkan habisnya kapasitas transfer bus sehingga memperlambat data.

4.)           - Konversi bilangan desimal ke biner.

Cara konversi bilangan desimal ke biner adalah dengan membagi bilangan desimal dengan 2 dan menyimpan sisa bagi per seitap pembagian terus hingga hasil baginya < 2. Hasil konversi adalah urutan sisa bagi dari yang paling akhir hingga paling awal. Contoh:

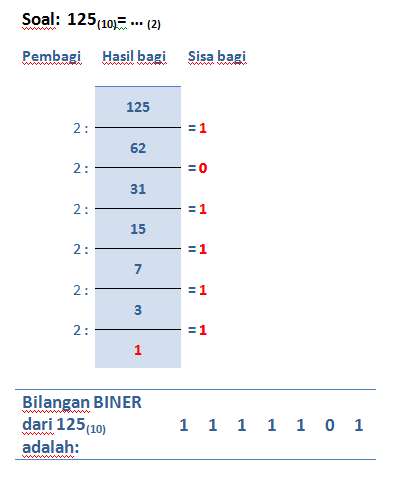

125(desimal) = .... (biner)

125/2 = 62 sisa bagi 1

62/2= 31    sisa bagi 0

31/2=15     sisa bagi 1

15/2=7       sisa bagi 1

7/2=3         sisa bagi 1

3/2=1         sisa bagi 1

hasil konversi: 1111101

Lihat gambar:

                -     Konversi bilangan octal ke hexadesimal.

Teknik mengonversi bilangan octal ke hexa desimal adalah dengan mengubah bilangan octal menjadi biner kemudian mengubah binernya menjadi hexa. Ringkasnya octal->biner->hexa lihat contoh,

-          Konversi bilangan biner ke octal.

Konversi bilangan biner ke octal sebaliknya yakni dengan mengelompokkan angka biner menjadi tiga-tiga dimulai dari sebelah kanan kemudian masing-masing kelompok dikonversikan kedalam angka desimal dan hasilnya diurutkan. Contoh lihat gambar:

5.)           Fungsi operasi komputer sebagai pengolah data

Fungsi komputer itu sendiri tidak bisa dipisahkan dalam kehidupan manusia. Manusia menggunakan komputer untuk mengolah kumpulan data yang menghasilkan suatu informasi. Data yang diolah biasanya berupa dokumen, surat, kata, grafik, kondisi, ide, objek, dan lain-lain tergantung kebutuhan dari pengguna komputer tersebut. Dan proses pengolahan data tersebut dilakukan oleh suatu software.

Beberapa contoh program pengolah data, yaitu D Base, Microsoft Access, FoxPro.

Fungsi operasi komputer sebagai penyimpan data

Fungsi komputer sebagai penyimpan data adalah untuk mengamankan banyak data yang suatu saat nanti data tersebut akan di gunakan kembali untuk diolah dan semua data di dalam komputer disimpan dalam sebuah Harddisk.

Keterangan :

Komputer juga berfungsi sebagai perangkat penyimpanan data, dimana data dipindahkan dari dunia luar ke penyimpanan komputer (baca) dan sebaliknya (tulis). Contoh : mendownload mp3, foto, video,dll dari internet ke harddisk.

 Fungsi operasi komputer sebagai pemindah data

Fungsi komputer sebagai pemindahan data adalah untuk mengirim atau menerima data dari komputer satu ke komputer lainnya, agar proses pengolahan data agar lebih mudah.

Keterangan :

Komputer dapat berfungsi sebagai perangkat pemindah data, yaitu cukup dengan cara memindahkan data dari sebuah peripheral atau saluran komunikasi ke perangkat lainnya.

Contoh : Keyboard ke Screen

Fungsi operasi komputer sebagai sistem kontrol

Fungsi komputer sebagai sistem kontrol adalah di kerjakan oleh seseorang dengan memasukkan perintah-perintah ke dalam sistem komputer, lalu komputer akan mengerjakan sesuai dengan perintah-perintah yang telah di input oleh manusia.

Fungsi komputer sebagai sistem kontrol dibagi menjadi 3 yaitu, :

– Struktur top level

– Struktur Cpu

– Struktur unit kontrol

1. Struktur Top Level

Penjelasan :

a. CPU merupakan otak sistem komputer, dan memiliki dua bagian fungsi operasional, yaitu: ALU (Arithmetical Logical Unit) sebagai pusat pengolah data, dan CU (Control Unit) sebagai pengontrol kerja komputer.

b. Input Device (Alat Masukan) berfungsi sebagai alat untuk: memasukan data atau perintah ke dalam komputer . Output Device (Alat Keluaran) berfungsi untuk: menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

c. System interconnection berfungsi untuk menghubungkan ke CPU, memori utama dan I/O.

d. Main memory berfungsi sebagai media penyimpanan data yang berkaitan dengan CPU atau perangkat I/O.

e. Fungsi komputer adalah untuk Operasi Pengolahan Data, Penyimpanan Data, Fungsi Operasi Pemindahan Data Fungsi Operasi Kontrol.

2. Struktur Cpu

Penjelasan :

a. Control Unit, berfungsi untuk mengontrol operasi CPU dan mengontrol komputer secara keseluruhan.

b. Arithmetic And Logic Unit (ALU), berfungsi untuk membentuk fungsi – fungsi pengolahan data komputer berupa angka biner.

c. Register, berfungsi sebagai penyimpan internal bagi CPU.

d. CPU Interconnection, berfungsi menghubungkan seluruh bagian dari CPU.

e. Internal bus ,berfungsi untuk mengendalikan semua bagian dalam CPU.

3. Struktur Unit Kontrol

Penjelasan :

a. Sequencing logic berfungsi menentukan keluaran dari control unit

b. Register dan Decoders berfungsi dapat menuliskan kode atau pesan yang meng indikasikan hasil operasi.

c. Control memori berfungsi untuk mengawasi penyimpanan data.
